您值得信赖的中国顶级呼吸阀制造商

YeeValve 生产呼吸阀，也称为压力真空泄压阀，它们是全提升阀，专为需要低逸散排放和在储罐最大允许工作压力附近运行的应用而设计。这些阀门经过精心设计，可在 10% 的超压下完全稳定地启动。

与所有 YeeValve 压力/真空泄压阀一样，这些全升程阀的排气率接近于零，允许它们在预设压力下重置。这些阀门有多种配置，包括压力释放、真空释放和压力真空释放。它们还提供不同的负载选项，例如重量负载和弹簧负载，以及包括整体式和分体式在内的结构样式。这一系列的选项确保了灵活性，以满足不同的系统要求，同时保持安全性和效率。

查看产品 Request A Quote
TT7120 呼吸阀

呼吸阀

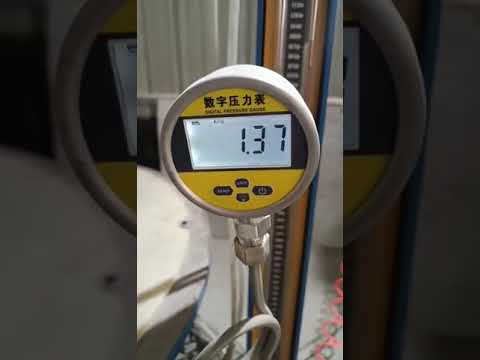

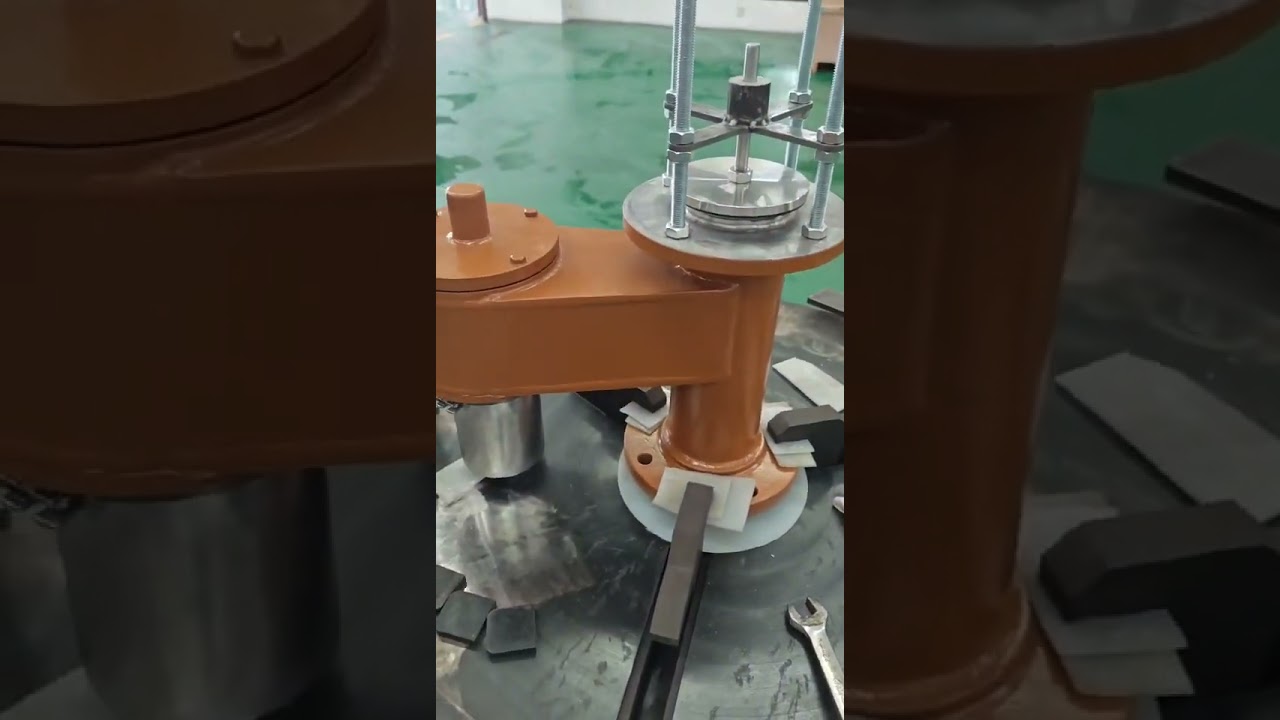

来自 THINKTANK 的呼吸阀测试视频

带阻火器的压力真空安全阀

呼吸阀 101

在 YeeValve，我们的工程师在为石油天然气、炼油化工、制药和生物能源等行业的客户使用的储罐选择合适的呼吸阀方面拥有丰富而宝贵的技术经验。

无论是处理超压或真空条件，例如储罐填充、排空、蒸汽吹扫或热呼吸期间，我们始终提供最佳的阀门解决方案。常压和低压储罐在过程工业中很常见。在运行过程中，储罐液位或外部温度的变化会引起气体膨胀或收缩，导致压力波动。这些波动可能会导致超压或真空，从而可能导致储罐变形或倒塌。

为了防止这些不稳定的情况，我们的工艺设计通常包括在罐顶安装呼吸阀以保持压力平衡，确保罐在超压或真空条件下保持不损坏，从而增强安全有效的操作，减少材料的挥发和损失，促进安全环保。

什么是通气阀

它自动调节储罐的内部和外部压力。

通气阀是储罐的重要组成部分，主要用于防止储罐内出现超压或真空等不稳定情况。通过在罐顶部安装通气阀，我们可以保持罐内的压力。这种设置可确保储罐在超压或真空情况下保持不受损坏，从而保护储罐的完整性。此外，呼吸阀的使用有助于最大限度地减少罐内储存材料的损失，并减少挥发性有机化合物（VOC）的挥发，对安全和环境保护做出了重大贡献。

通气阀 通气部件
通气阀 管道零件

呼吸阀设计和零件

物品 材料代码1 材料代码2
1 身体 碳素钢 316 不锈钢
2 天气状况 碳素钢 316 不锈钢
3 导向杆 316 不锈钢 316 不锈钢
4 导柱 316 不锈钢 316 不锈钢
5托盘 316 不锈钢 316 不锈钢
6 座圈 316 不锈钢 316 不锈钢
7 阀座环固定器[1] 聚丙烯 聚丙烯
8 插入[1] 聚四氟乙烯 聚四氟乙烯
9 插入固定器 316 不锈钢 316 不锈钢
10 画面[1] 高密度聚乙烯 高密度聚乙烯
11 垫片[1] 纤维 纤维
12 O 型圈[1] 丁腈橡胶 丁腈橡胶
13 个重量 带领 带领
Ask for Quote Now

我们的呼吸阀的其他特点

高通风能力

可以有效管理大量空气，保持压力平衡并防止储罐损坏。

低漏电

精密设计的密封件可最大限度地减少蒸汽逸出，增强密封性并减少对环境的影响。

耐腐蚀性能

采用耐腐蚀材料制成，可在恶劣环境下实现耐用性和可靠性。

优异的防冻性能

专为在极冷条件下有效运行而设计，防止积冰并确保连续功能。

通气阀规格

不同类型的通气阀具有不同的尺寸、设定压力和规格。我们将在此列出所有类型的压力/真空安全阀数据。

压力和真空到大气的通气阀

TT7110、TT8110

TT7110、TT8110

负载重量

TT7112, TT8112

TT7112, TT8112

真空弹簧加载

TT7113, TT8113

TT7113, TT8113

压力/真空弹簧加载

TT7115, TT8115

TT7115, TT8115

压力弹簧加载

标称直径（英寸） 公称直径（毫米） 长（毫米） 宽（毫米） 高（毫米） – TT7110、TT8110、TT7112、TT8112 高（毫米） – TT7113、TT8113、TT7115、TT8115 毛重（约公斤）
2” 50 第336章 215 340 第530章 15
3” 80 第429章 270 第376章 第563章 28
4” 100 第487章 296 第435章 601 55
6” 150 第651章 第395章 第545章 第755章 108
8” 200 803 第496章 628 第859章 174
10” 250 935 第596章 第732章 980 第241章
12” 300 1112 第676章 第842章 1130 340
参数 单位 TT7110、TT8110 TT7112, TT8112 TT7113, TT8113 TT7115, TT8115
设定压力 – mbar (g) 2 ~ 69 2 ~ 69 69 ~ 1034 69 ~ 1034
设定压力 – psi (g) 0.03~1.0 0.03~1.0 1.0~15.0 1.0~15.0
设定真空 – mbar (g) -2 ~ -43 -43 ~ -480 -43 ~ -480 -2 ~ -43
设置真空 – psi (g) -0.03 ~ -0.62 -0.62 ~ -6.96 -0.62 ~ -6.96 -0.03 ~ -0.62
  • 符合 API 标准 2000： 确保设计和测试符合行业标准。
  • 可用尺寸： 标称孔径范围从 2” 到 12”，可适应各种应用。
  • Material Options: 主要由碳钢和不锈钢制成，可根据要求提供替代材料。
  • 通风： 直接排放到大气中以控制内部压力。
  • 模块化设计： 有利于更轻松的组装和维护。
  • 法兰规格： 入口和出口法兰符合 ANSI 150LB RF 标准，并可选择其他规格。
  • FEP 隔膜： 防止座椅和托盘粘连，确保运行可靠。
  • 定制选项： 根据具体需要，阀门可以配备附加功能，例如阻火器、入口管或内衬。

压力和真空吸管喘口气阀

TT7120、TT8120

TT7120、TT8120

负载重量

TT7120、TT8120

TT7122, TT8122

真空弹簧加载

TT7120、TT8120

TT7123, TT8123

压力/真空弹簧加载

TT7120、TT8120

TT7125, TT8125

压力弹簧加载

入口 x 出口尺寸（英寸） 入口 x 出口尺寸 (mm) 长（毫米） 宽（毫米） 高（毫米） – TT7120、TT8120、TT7122、TT8122 高（毫米） – TT7123、TT8123、TT7125、TT8125 一个（毫米） 直径（毫米） 毛重（约公斤）
2” x 3” 50×80 第371章 190 第344章 第517章 140 227 34
3” x 4” 80×100 第461章 229 404 第564章 156 264 58
4” x 6” 100×150 507 第279章 504 第639章 168 第326章 85
6” x 8” 150×200 第671章 第343章 第643章 829 216 第414章 160
8” x 10” 200×250 第826章 406 750 940 273 第472章 249
10” x 12” 250×300 第955章 第483章 第881章 1088 320 第544章 第344章
12” x 14” 300×350 1141 第533章 986 第1237章 第381章 619 第493章
单位 TT7120、TT8120 TT7122, TT8122 TT7123, TT8123 TT7125, TT8125
设定压力 – mbar (g) 2 ~ 69 2 ~ 69 69 ~ 1034 69 ~ 1034
设定压力 – psi (g) 0.03~1.0 0.03~1.0 1.0~15.0 1.0~15.0
设定真空 – mbar (g) -2 ~ -43 -43 ~ -480 -43 ~ -480 -2 ~ -43
设置真空 – psi (g) -0.03 ~ -0.62 -0.62 ~ -6.96 -0.62 ~ -6.96 -0.03 ~ -0.62
  • 符合API2000： 设计和严格测试符合 API2000 标准。
  • 可用尺寸范围： 提供从 2 英寸到 12 英寸的标称孔径，可满足各种系统要求。
  • Material Selection: 主要由碳钢和不锈钢制成，可以根据需要选择替代材料。
  • 通风能力： 配备通往管道的压力排气口和与大气相连的真空排气口；可根据要求提供带法兰端部的真空侧。
  • 模块化设计： 确保易于组装和维护灵活性。
  • 法兰合规性： 入口和出口法兰符合 ANSI 150LB RF 标准，如果需要，还能够适应其他规格。
  • FEP 隔膜： 这些组件旨在防止座椅和托盘粘连，从而提高操作可靠性。
  • 定制选项： 阀门可以定制配备阻火器、入口管或衬里，以满足特定的操作需求。

Pressure-Only Relief Breather Valve

TT7136, TT8136

TT7136, TT8136

通向 ATM/重量加载

TT7138、TT8138

TT7138、TT8138

通向 ATM/弹簧加载

TT7130、TT8130

TT7130、TT8130

管道远离/重量加载

TT7135, TT8135

TT7135, TT8135

管道远离/弹簧加载

入口（x 出口）尺寸（英寸） 入口 (x 出口) 尺寸 (mm) 长（毫米） – TT7136、TT8136 长（毫米） – TT7130、TT8130 高（毫米） – TT7136、TT8136 高（毫米） – TT7138、TT8138 高（毫米） – TT7130、TT8130 高（毫米） – TT7135、TT8135 一个（毫米） 直径（毫米） 宽*（毫米） – TT7136、TT8136 宽*（毫米） – TT7130、TT8130 毛重（约千克） – TT7136、TT8136 毛重（约千克） – TT7130、TT8130
2 英寸（x 3 英寸） 50（×80） 215 220 240 第430章 第242章 第415章 140 125 215 190 10 30
3 英寸（x 4 英寸） 80（×100） 270 258 第267章 第453章 第291章 第452章 156 151 270 229 17 号 34
4 英寸（x 6 英寸） 100（×150） 296 第282章 304 第470章 第369章 504 168 192 296 第279章 26 50
6 英寸（x 8 英寸） 150（×200） 第395章 第368章 370 第580章 第467章 第653章 216 238 第395章 第343章 45 90
8 英寸（x 10 英寸） 200（×250） 500 第458章 第421章 第652章 第542章 第732章 273 264 第496章 406 74 147
10”（x 12”） 250（×300） 600 第529章 第495章 第743章 第643章 第851章 320 306 第596章 第483章 106 204
12 英寸（x 14 英寸） 300（×350） 第685章 629 第557章 第835章 701 第952章 第381章 第334章 第676章 第553章 149 第292章
单位 TT7136, TT8136 TT7138、TT8138 TT7130、TT8130 TT7135, TT8135
设定压力 – mbar (g) 2 ~ 69 69 ~ 1034 2 ~ 69 69 ~ 1034
设定压力 – psi (g) 0.03~1.0 1.0~15.0 0.03~1.0 1.0~15.0
  • API2000标准： 设计和测试符合API2000。
  • 尺寸选项： 标称孔径从 2 英寸到 12 英寸不等，可适应各种系统尺寸。
  • Material Choices: 主要由碳钢和不锈钢制成，可根据要求提供其他材料。
  • 通风选项： 可以排放到大气中或连接到管道。
  • 模块化设计： 增强组装和未来修改的便利性。
  • 法兰标准： 入口和出口法兰符合 ANSI 150LB RF，可根据要求提供其他规格的选项。
  • FEP 隔膜： 这些有助于防止座椅和托盘粘连，确保操作更顺畅。
  • 定制选项： 阀门可以配备阻火器、入口管或特定衬里，以满足独特的系统要求。

Vacuum-Only Relief Breather Valve

TT7140、TT8140

TT7140、TT8140

垂直安装/承重

TT7143, TT8143

TT7143, TT8143

垂直安装/弹簧加载

TT8145

TT8145

侧面安装/重量加载

TT8147

TT8147

侧面安装/弹簧加载

标称直径（英寸） 公称直径（毫米） 长（毫米） – TT7140、TT8140 长（毫米） – TT8145 高（毫米） – TT7140、TT8140 高（毫米） – TT7143、TT8143 高（毫米） – TT8145 高（毫米） – TT8147 一个（毫米） 宽*（毫米） – TT7140、TT8140 宽* (毫米) – TT8145 毛重（约千克） – TT7140、TT8140 毛重（约公斤） – TT8145
2” 50 307 – 210 第383章 – – – 158 – 18 –
3” 80 400 220 第237章 第397章 212 第385章 140 204 190 32 12
4” 100 第454章 258 第259章 第394章 255 第415章 156 228 229 46 20
6” 150 599 第282章 第329章 515 第317章 第453章 168 304 第279章 87 35
8” 200 第729章 第368章 第385章 第575章 400 第586章 216 第368章 第343章 137 68
10” 250 第838章 第456章 第468章 第675章 第481章 第671章 273 第418章 406 191 105
12” 300 1002 第529章 519 第770章 第579章 第786章 320 第496章 第483章 第285章 150
14” 350 – 629 – – 第634章 第885章 第381章 – 第533章 – 210
单位 TT7140、TT8140 TT7143, TT8143 TT8145 TT8147
设定真空 – mbar (g) -2 ~ -43 -43 ~ -480 -2 ~ -43 -43 ~ -480
设置真空 – psi (g) -0.03 ~ -0.62 -0.62 ~ -6.96 -0.03 ~ -0.62 -0.62 ~ -6.96

遵守标准

  • 按API2000设计和测试。

尺寸变化

  • TT7140/7143、TT8140/8143 系列标称尺寸为 2” 至 12”。
  • TT8145/8147 系列提供 3” 至 14” 尺寸

材料选择

  • 主要由碳钢和不锈钢制成，也可根据要求提供其他材料。

安装灵活性

  • 可以使用底部法兰阀安装在储罐顶部。
  • 或者，可以通过侧面法兰阀安装在罐的侧壁上。

模块化设计

  • 增强适应性和易维护性。

法兰标准

  • 入口和出口法兰符合 ANSI 150LB RF，并且能够根据需要适应其他规格。

FEP 隔膜

  • 这些组件可防止阀座和托盘粘连，确保阀门可靠运行。

定制选项

  • 阀门可以配备附加功能，例如阻火器、入口管或为满足特殊要求而定制的特定衬里。

储罐呼吸阀的类型

储罐通气阀根据其设计和操作机制分类如下：

基于设计的类别

承重呼吸阀

这些阀门利用重量来调节压力。如果内部压力超过设定极限，力就会抬起重量，从而触发阀门打开。重量负载阀通常用于大型储罐，操作简单，可以通过修改重量来改变压力设置来轻松调节。

承重呼吸阀
先导式呼吸阀

先导式呼吸阀

这些阀门利用先导系统进行精确的压力管理，以其高精度和高效率而闻名。它们非常适合需要严格控制以保护设备、人员和环境的复杂系统。先导阀提供快速响应时间和细致的压力调节。

弹簧式呼吸阀

这些阀门采用弹簧机构来控制压力，具有很强的抗波动性，并提供精细的压力调节。它们适用于具有不同压力需求的环境。

弹簧式呼吸阀

基于操作的类别

Pressure-only Relief Breather Valves

仅压力泄压通气阀专为需要泄压的应用而设计。这些阀门释放的蒸汽可以直接排放到大气中，也可以通过管道排出。为了防止储罐损坏并确保操作安全，这些阀门采用弹簧或承重托盘，可根据具体需要调节至各种设定压力。

Vacuum-only Relief Breather Valves

纯真空泄压通气阀专为需要真空泄压的情况而设计。这些阀门利用弹簧或承重托盘来维持预设压力，从而有助于从大气中释放压力。它们可以使用底部法兰阀安装在储罐顶部，也可以使用侧面法兰阀安装在储罐侧壁上，具体取决于安装要求和储罐配置。

用于管道的压力和真空泄压呼吸阀（闭路）

压力和真空释放通气阀用于需要通过封闭管线将蒸汽排出的系统中的压力和真空释放。这些阀门配备有气垫密封的特殊托盘，可有效减少日常操作过程中的空气吸入和蒸汽逸出。这种设计可确保储罐正常呼吸循环期间密封更紧密，从而显着减少产品损失。

通向大气的压力和真空泄压呼吸阀

通向大气的压力和真空泄压呼吸阀旨在保护储罐免受过压或过度真空造成的损坏。这些阀门可显着减少因正常储罐“呼吸”而产生的昂贵的产品蒸发损失。

储罐覆盖阀

也称为氮气覆盖阀，它们对于安全储存危险液体和化学品至关重要。他们将氮气或其他惰性气体引入罐中，在液体上形成保护气体层，以保护其免受大气和氧气的影响，从而防止发生危险反应。这些阀门对于在储罐卸货期间或在由于环境温度低而导致蒸发增加的情况下维持内部压力也至关重要。

通气阀位置

管道外通气阀、管道内通气阀和罐内通气阀的区别

什么是通气阀管距

术语“通气阀管道外”是指通气阀（也称为压力/真空安全阀）中的一种配置，其中通过阀门释放的气体和蒸汽不会直接排放到大气中。相反，这些排放物通过管道系统引导至指定位置。

什么是管道中的透气阀

管道系统中的通气阀的功能与储罐上的通气阀类似，但要适应管道操作的特定需求和动态。这些阀门用于根据内部压力条件允许空气进入或排出来管理压力并确保管道的安全性和完整性。

什么是储罐呼吸阀

储罐中的通气阀通常称为压力真空安全阀，在调节储罐内部气氛方面起着至关重要的作用。该阀门主要用于管理由于温度、液位或操作活动变化而产生的压力和真空条件。

储罐上通气阀的用途是什么？

呼吸阀的安装主要是为了确保储罐在正常条件下保持安全密封，从而最大限度地减少储罐内容物的蒸发和损失。然而，呼吸阀在几种异常情况下会被激活以管理内部压力：

一、物资输出

当从罐中分配材料时，通气阀启动，将空气或氮气吸入罐中。这可以补偿内部容积的减少，防止产生可能破坏储罐稳定性的真空。

二.物料投入

在向罐体充填物料的过程中，通气阀起作用，将罐体内部的气体排出到外部。这是管理因添加新内容而增加的内部压力所必需的。

三．热效应

气候或环境温度的变化可能会导致罐内物质的蒸气压发生变化。通气阀通过排出蒸汽或吸入空气或氮气来响应，通常称为对热效应的响应。无论外部温度如何变化，这都有助于稳定内部压力。

四．火灾事故

如果发生火灾，热量会导致罐内的气体膨胀或液体更快地蒸发。然后，通气阀将这些气体排出到外部，以防止储罐出现过压，从而导致结构故障。

五、其他条件

在其他情况下，例如挥发性液体的加压运输、内部或外部传热装置的化学反应或操作错误，呼吸阀通过排气或吸入气体进行调节。此功能对于防止罐内超压或过度真空造成损坏至关重要。

通气阀订购参数表

Download the Sheet

阻火器订购参数表

Download the Sheet

2024年全球呼吸阀供应商前十名

这10家呼吸阀制造商的排名并不意味着优先级。

瓦雷克沼气最初成立于 1930 年代，专注于沼气处理产品，重点关注客户需求，特别是城市污水处理厂的需求。该公司于 2019 年被 Ovivo Inc. 收购，仍然致力于为全球沼气市场提供解决方案。

Varec Biogas 提供一系列用于沼气处理的产品和设备，包括燃烧器、火炬、气体清洁/干燥系统和气体控制设备，确保安全高效的厌氧消化过程。

沼气池盖设备和配件

消化器盖设备 – 阀门

  • 400W 紧急泄压井盖

400W 系列旨在为储罐和容器提供紧急压力和/或真空释放。2010B/2020 泄压阀

5810B/5820B 系列安全阀和阻火器是 2010B/2020B 系列压力和真空安全阀和 5000 系列阻火器的组合。

  • 2010B/2020 安全阀

2010B/2020B 可保护储罐免受损坏或变形，并最大程度地减少对环境的排放以及因蒸发造成的产品损失。

  • SSV 安全选择器

安全选择阀设计用作切换装置，允许在不中断过程的情况下维修泄压装置。

  • 5000/5010 阻火器

5000/5010 系列末端阻火器用于燃气管道系统、石油储罐顶部和消化池盖，以防止火焰蔓延到系统中。

  • 42 取样和测量舱口盖220 屋顶井盖

42 系列设计用于进入储罐进行产品计量、温度测量和采样。

  • 220 屋顶人孔盖 220 系列设计用于需要人员快速轻松进入的储罐。

艾默生 是一家著名的制造商，提供各种类型的阀门，包括呼吸阀，这是其更广泛的过程控制和自动化产品组合的一部分。艾默生呼吸阀旨在确保工业应用的安全性、可靠性和性能，特别是石油和天然气、化工和其他加工行业的储罐。

VAREC 2010B/2020B 压力和真空安全阀

艾默生的承重安全阀可保护储罐免受损坏或变形，并最大限度地减少环境排放和蒸发造成的产品损失。

应用：

  • 石油和天然气工业： 用于储油罐，管理热变化以及填充或取出操作产生的压力和真空。
  • 化学加工： 对于需要控制蒸气排放而不将有害物质释放到环境中的化学储罐至关重要。
  • 其他行业： 适用于保持纯度和防止污染至关重要的水处理设施、制药和食品加工。

韩国钢铁电力公司 (KSPC) 专门从事全球储罐和各种工业项目的安全设备，确保从规划到维护的整体系统支持，强调质量和客户满意度。

应用领域

  • 储罐通风口
  • 石油/石化炼油厂
  • 化学加工厂
  • 天然气供应管线
  • 火炬烟囱
  • 蒸气焚烧系统
  • 蒸气回收系统
  • 污水处理蒸汽处理
  • 制药

尼尔马尔工业控制私人有限公司成立于 1973 年，专注于自驱动压力控制阀、氮气保护系统和气体减压站，提供注重质量和客户需求的创新解决方案。

通气阀规格
  • 体型和评分：

法兰式：2英寸、3英寸、4英寸（可根据要求提供更大尺寸）

ANSI B16.5 150 级

  • 泄压设定压力：20 毫米水克至 600 毫米水克
  • 设置真空：-20 至 -600 mmWCg
  • 身体：ASTM 216 Gr。 WCB（标准），A351 Gr。 CF8、A351 组CF8M、A351 组CF3、A351 组CF3M
  • 内部装饰件*：A479 Gr。 SS316（标准）

*可应要求提供NACE和其他特殊材料。

  • 光盘：丁腈橡胶（标准）、氯丁橡胶、EPDM、Viton、PTFE、FEP
  • “O”型圈：丁腈橡胶（标准）、氯丁橡胶、EPDM、Viton、PTFE、FEP
  • 温度能力： – 45 C 至 200 C，具有不同的弹性部件。

格罗斯公司有限责任公司。起源于 20 世纪 60 年代德克萨斯州休斯顿的一家阀门公司，现已发展成为在全球范围内提供泄压产品的全球领导者，强调质量、客户服务和对安全的承诺。

Groth Corporation 是一家备受推崇的制造商，以生产高质量泄压阀（包括通气阀）而闻名。 Groth 通气阀旨在管理储罐中的压力和真空条件，防止因热变化、液体运动或其他操作因素可能引起的超压或真空条件而造成损坏。

Groth主要泄压阀

  • 压力/真空安全阀通向大气
  • 带管路的压力/真空安全阀
  • 弹簧加载压力/真空安全阀 – 排放至大气
  • 弹簧加载压力/真空安全阀
  • Pressure/Vacuum Relief Valve
  • 重量加载泄压阀
  • 重量加载压力/真空安全阀
  • 带压力弹簧的压力/真空安全阀
  • 带真空弹簧的压力/真空安全阀
  • 压力/真空浮雕带有压力和真空弹簧
  • 具有管道功能和相同尺寸入口和出口的压力/真空安全阀

Costruzioni Meccaniche Lupi S.r.l., 一家成立于20世纪50年代的精密机械公司，专门制造储罐安全设备。他们拥有最先进的吹气测试工厂，持有 ISO 9001 认证，生产高质量阀门和阻火器，并于 2010 年通过太阳能发电厂实现能源自给自足，利用 CNC 机器进行生产，提供通风要求计算，其全球销售额的 50% 以上出口。

LUPI 呼吸阀的优点和特点

符合国际标准
  • LUPI 呼吸阀，也称为压力真空泄压阀，根据 ISO 28300 和 API 2000 标准精心设计。这确保它们满足低压储罐安全填充、排空和操作的严格要求。
专业阀门选型和定制
  • LUPI 的技术部门专门根据“API 2000”和“ISO 28300”进行阀门选型，确保每个阀门都针对特定操作需求进行优化。
  • 定制配置可满足与“Atex”指令相关的欧洲标准，包括用于防爆的 EN1127-1 以及用于爆炸性环境中非电气设备的 ISO 80079-36 和 80079-37。

兰皮尼有限公司1950年成立于米兰，拥有悠久的专门从事储罐配件的历史。该公司的专业知识集中于压力和真空释放装置、紧急通风口和仪表板液位指示器，这些产品现已在全球众多炼油厂、石化和制药厂中使用。

小心® 是专门从事过程工业安全和环保技术的知名品牌，尤其以呼吸阀而闻名。 PROTEGO® 通气阀旨在保护大气和加压储罐免受过高压力和真空的影响。这些设备广泛应用于石油和天然气、化学品和制药等各个行业，确保挥发性液体和气体的安全存储和处理。

家族领导力的遗产：

  • 罗伯特·莱内曼 (1954 – 1967)： 创立公司，以坚定的价值观和创新的愿景奠定基础。
  • 休伯特·莱内曼 (1967 – 2000)： 继承了父亲的遗产，见证了显着的增长和技术进步。
  • 克里斯托夫·莱内曼 (1992 – 2013)： 继续扩大公司的影响力和技术足迹，增强其全球影响力。

如今，PROTEGO继续致力于产品创新和质量，为石油天然气上下游行业以及石油、化工、制药和生物能源行业的客户提供可靠的研究能力、工程专业知识和高品质的呼吸阀。

自1925年以来 保护密封 一直是行业先驱和领先的优质产品制造商，其优质产品能够保存和控制挥发性排放，并保护低压储罐、容器和工艺免受火灾和爆炸的影响。

Protectoseal 提供全系列的压力和真空泄压阀、阻火器和蒸汽控制装置。这些产品通常用于化学和石化、石油、天然气和石油、散装存储、替代燃料、制药、食品/饮料、半导体以及纸浆和造纸等各个行业。

阀门 是储罐和过程安全设备的专业供应商。它隶属于THINKTANK Corporation。 2019年，联合创始人Will Don将储罐系统业务分拆给原STONE（台湾）和THINKTANK。旨在为储罐系统工程客户提供更专业、更快捷的服务。 Will Don拥有16年的行业经验，是过程控制行业的专业人士。 YeeValve的技术团队由7名储罐专业技术工程师组成。整个外贸业务团队均接受过专业的技术培训，旨在快速响应客户的业务询问并提供专业的技术支持。 YeeValve从报价、选型、图纸、技术服务都有标准的操作流程。

作为储罐和过程安全领域的专家，YeeValve的产品已获得ISO9001:2015、ISO14001:2015、PED、ATEX、UL、FM、CE等证书。我们为流体加工、传输和存储行业提供一系列工程产品和服务。这包括专业的产品销售、咨询、现场维护和定制安装。 YeeValve 的产品应用广泛，包括发电厂、化学品、食品和饮料、制药、石化、生物燃料/厌氧消化、航空航天和公用事业。我们很自豪能为易燃和不易燃储罐提供安全设备，这些设备符合严格的国际标准，体现了我们对安全、环境责任和成本效益的承诺。

呼吸阀的压力测试和检查程序

全面的测试和检查程序可以确保呼吸阀在各种条件下可靠运行，确认其在实际应用中的有效性和安全性。

1. 测试准备

  • Installation：确保阻火器通气阀正确安装在测试台上。安装应无泄漏，测试管内壁必须光滑平整。

2. 测试介质

  • 空气测试：阻火呼吸阀的开启压力、通气量、泄漏量的测试介质为空气。规格为绝对压力0.1Mpa、温度20℃、相对湿度50%、密度1.2kg/m3。如果空气条件不同，请相应调整计算。
  • 水质测试：测试阀体压力的介质为清洁水，温度范围为5～35℃。

3. 气压测试

  • 一、测量呼吸阀的泄漏量
  • 其次，继续测试每个单元的灵敏度和气流能力。

4. 水压测试

  • 对带阻火器的呼吸阀进行0.2Mpa的水压试验，保持该压力10分钟。

5. 压力测试

  • 将阀门安装在储气罐的连接法兰上。
  • 调节阀门以逐渐升高或降低罐内压力。
  • 将阀盘设置为打开位置，并每分钟记录所连接压力计的压力读数。
  • 将阀盘旋转 90° 和 180°，并对每个位置重复测试，每种情况进行 3 次试验并对结果取平均值。

6. 泄漏测试

  • 在 0.75 倍工作压力下测试泄漏，从压力计读取读数。
  • 每分钟记录流量计的泄漏值（精度在 0.5-1.0 之间），持续三分钟，并对这些值求平均值。

7. 低温测试

  • 将阻火器通气阀安装在低温室内的测试台上。
  • 将箱内温度降低至4-15°C之间，同时持续引入相对温度不低于70%的环境空气。
  • 在阀瓣打开之前，让呼吸阀在室内适应环境，然后将温度降至-30°C并维持24小时。
  • 将测试装置的一侧连接到压力计，另一侧连接到装有环境空气的供气罐。
  • 记录阀盘处于打开位置时的压力读数。重复此操作三遍。

呼吸阀安装指南

通气阀在维持储罐内压力平衡、减少介质蒸发以及安全利用储罐容量以最大限度地减少排放方面发挥着至关重要的作用。所以我们需要仔细按照安装指南一步步进行。

步骤 1. 打开阀门包装

首先小心地从包装中取出阀门。彻底阅读产品说明以了解具体的操作和安装细节至关重要。

步骤 2. 处理阀门

使用适当的提升工具来操作通气阀。这可以防止损坏阀盘和保护盖。

步骤 3. 准备安装表面

检查罐体或储液罐法兰的同轴度和垂直度。这些元件的正确对准对于压力真空安全阀（通气阀）的正常运行至关重要。

步骤 4. 检查法兰表面

检查水箱或储液罐的法兰表面。它应该干净、无划痕、腐蚀、工具痕迹，并且必须平坦以确保牢固密封。

步骤 5. 取下保护盖

取下所有法兰连接端口保护盖和附加包装材料。

步骤 6. 检查垫圈

检查垫圈以确保其适合使用。垫片材料应与储罐内容物和操作条件兼容。

步骤 7. 定位垫圈和螺栓

将垫圈置于法兰中心并用螺栓固定。确保螺栓均匀拧紧以均匀分布压力，这有助于防止泄漏并确保阀门正常工作。

同时，根据不同的工况和罐体，我们还需要注意透气阀安装的具体指南，以确保罐体系统的最佳功能和安全性：

一、最顶层安装

通气阀应安装在罐顶最高点。理论上，为了最大限度地减少蒸发损失并促进有效通风，阀门应放置在储罐气体空间的最高点，为通气阀提供最直接和最大的通道。

二.大型或关键储罐的双阀安装

对于大型储罐或至关重要的储罐，建议安装两个通气阀，以减轻因单个阀门故障而导致超压或真空的风险。为了防止两个阀门同时运行并增加故障的可能性，它们通常在流程设计中采用交错的压力阈值，允许一个阀门正常运行，而另一个阀门作为备用。

三．满足高排气要求的多个阀门

如果通风要求超过单个通气阀的容量，则可能需要安装两个以上的阀门。当安装两个通气阀时，应对称放置，距罐顶中心等距离，以保证平衡运行。

四．安装在氮气覆盖的储罐上

在充氮罐上安装通气阀时，供氮管应远离通气阀接口，并从顶部插入罐内约200mm。这种设置可以防止氮气在进入时直接排出，从而有效地保持氮气层。

V. 阻火器的注意事项

如果通气阀包含阻火器，则必须考虑阻火器上的压降，以确保它不会影响阀门的泄压能力，否则可能导致储罐超压。

六．寒冷气候下的防冻保护

在最冷月平均气温0℃以下的地区，呼吸阀必须有防冻措施，防止阀瓣结冰或堵塞。这确保了储罐能够正常排气和进气，避免储罐潜在的超压膨胀或真空塌陷。

这些安装要求旨在优化储罐在不同条件下的性能和安全性，确保储罐高效运行，同时防止任何安全隐患。

呼吸阀维护

呼吸阀应每月维护和检查一次，冬季每月两次。维护流程如下：

步骤 1. 检修阀门

首先轻轻打开阀盖以接触内部组件。

步骤 2. 检查和清洁

  • 从阀门上拆下真空盘和压力盘。
  • 检查阀盘及其密封件以及导杆及其套筒是否有残油或碎屑。
  • 彻底清洁发现的任何污染物，以确保顺利运行。

步骤 3. 重新组装和测试

  • 重新安装圆盘并上下移动几次，检查运行是否平稳可靠。
  • 如果运动不受阻碍并且一切正常，请紧紧固定阀盖。

步骤 4. 监控和立即行动

  • 维护过程中，如发现阀瓣有划痕、磨损等异常现象，应立即更换或联系供应商及时解决。

因此，我们建议现场工程师定期维护和检查呼吸阀，不仅可以确保其正常工作，还可以延长其使用寿命并防止潜在的故障，从而保护储罐。

通气阀的验收标准

通气阀是维持储罐运行完整性的关键部件，为了确保其可靠性和安全性，必须遵循一套严格的验收标准。这些标准包括从目视检查到功能测试的几个关键方面。以下是 YeeValve 编制的有关通气阀使用前必须满足的标准的详细标准。

1.目视检查

  • 一般外观：阀门不得有任何物理损坏，例如凹痕、划痕或腐蚀。
  • 部件完整性：所有部件，包括阀体、阀瓣和密封件，均应完好无损，没有安装不当或制造缺陷的迹象。

2. 尺寸精度

  • 确保通气阀的所有尺寸均符合技术图纸和文件中概述的规格。
  • 验证法兰尺寸、螺栓圆直径和垫片凹槽等配件细节是否准确，以确保安装时完美密封。

3. 材料验证

  • 进行材料测试，以确认阀体材料符合预期使用环境所需的规格。这可能包括检查材料等级和化学成分。

4. 运行测试

  • Pressure and Vacuum Release：在模拟操作条件下测试阀门，以确保其在指定的压力和真空设置下打开和关闭。
  • 泄漏测试：执行泄漏测试，以确保在正常操作条件下不会出现不受控制的空气或液体泄漏。
  • 流通能力：验证通气阀是否满足所需的流量，以有效处理预期的压力和体积。

5. 耐久性和性能测试（选项）

  • 对阀门进行一系列耐久性测试，以评估其在不同时间和各种环境条件下的性能。这包括对机制进行循环测试，以确保使用寿命和可靠性。

6. 遵守标准

  • 确认通气阀符合或超过 API 2000:2014、EN ISO 28300:2016、SY/T 0511.1-2010 GB5908-2005 等行业标准或任何其他储罐安全和排放控制相关标准。

7. 文件和认证

  • 确保每个阀门都附有完整的文件，包括质量保证证书、材料测试报告和操作手册。
  • 应提供符合适用标准和法规的证书，例如 PED 和 ATEX 证书。

储罐为何排放

有机液体的储存是由于液体在储存期间的蒸发损失以及液位的变化而发生的。

什么是呼吸损失

呼吸损失是指在静态条件下（即储罐中没有填充、排空或其他干扰时）发生的储罐蒸发损失。这些损失主要是由于温度和压力随时间变化而导致储罐自然呼吸造成的，也称为常压损失。

什么是工作损失

工作排放是指由于人类操作的装卸活动而发生的损失。装载过程中，如果罐内压力超过释放压力，蒸汽就会从罐中排出。当液位下降时，空气被吸入罐中，空气中的有机蒸气饱和，膨胀超出蒸气空间的容量，就会发生卸载损失。

呼吸损失计算

固定顶储罐的呼吸排放可使用以下公式估算：

LB=0.191×M(P/(100910-P))^0.68×D^1.73×H^0.51×△T^0.45×FP×C×KC

  • 磅 为固定顶罐呼吸排放量（kg/a）。
  • 中号 是罐中蒸气的分子量。
  • 磷 是散装液体条件下的实际蒸气压（Pa）。
  • D 是水箱的直径（米）。
  • H 是平均蒸汽空间高度（米）。
  • ΔT 是日平均温差（°C）。
  • FP 是涂层系数（无量纲），根据油漆的状况在 1 到 1.5 之间变化。
  • C 是小直径储罐（无量纲）的调整系数；对于直径在0至9米之间的罐体，C=1-0.0123(D-9)^2；对于直径大于9米的储罐，C=1。
  • 肯尼迪 是乘积系数（原油为 0.65，其他有机液体为 1.0）。
positive pressure of the breathing valve

呼吸阀如何工作

通气阀由压力阀和真空阀组合而成，安装在常压或低压储罐上。它根据内部正压和负压的变化自动运行，将压差保持在允许的范围内。该系统利用储罐的固有压力容量来维持储罐内的压力平衡，以最大限度地减少排放。罐体排气正压和进气负压的运行由压力盘和真空盘的重量控制。

当罐内介质压力在呼吸阀控制工作压力范围内时，呼吸阀不工作，保持油罐的密闭性。

当罐内加入介质，使罐内上部气体空间压力升高，达到呼吸阀的工作正压时，泄压阀升起，呼吸阀打开，使气体排出。通过通气阀的出口逸出，使罐内压力不再继续升高。

反之，当介质从罐体中抽出时，使上部气体空间的压力下降至操作负压，大气将通气阀的真空阀片推开，使外部空气进入，稳定内部气体。压力，使其与外部大气保持平衡，保护罐体。

Get an instant quote
negative pressure of the breathing valve

为什么从 YeeValve 购买呼吸阀？

从 YeeValve 购买呼吸阀的特点和优点

1. 高流通能力

我们的压力/真空安全阀通过紧凑的设计提供高流量，从而最大限度地提高效率。

2. 丰富的设置

广泛的压力和真空设置可确保最佳的储罐保护，同时最大限度地减少气体损失。

3. 行业合规性

YeeValve 的呼吸阀的设计和制造符合 API 标准 2000:2014 和 EN ISO 28300:2016，确保最终用户的高质量和可靠性。

4. 增强密封性

我们的阀门具有卓越的密封技术，满足排放控制法规的严格要求。

5. 卓越的泄漏控制

YeeValve 超出了 API Std 2000:2014 和 EN ISO 28300:2016 规定的阀座泄漏标准，低于设定压力的 90% 时没有可测量的泄漏，并且在设定压力的 90% 时小于 1 SCFH (0.03 m3/h)。

6. 减少蒸发损失

我们的通气阀具有低泄漏率，可显着减少蒸发损失，从而保护更多产品。

7. 节省成本

YeeValve 通气阀可最大限度地减少产品损失，从而带来经济效益，从而提高整体运营效率。

8. 定制选项

我们不仅生产标准阀门，还提供定制服务，例如工程公司的不同连接要求，以满足其特定的安装需求。

9. 阀门选型服务

我们提供阀门选型服务，以确保最佳的阀门性能和具有成本效益的技术规格，以满足客户的独特需求。

10. YeeValve技术支持

YeeValve提供专业的技术支持，协助解决任何疑问或问题，确保操作和维护顺利进行。

工业呼吸阀应用

  • 储油罐：通气阀用于管理由于温度、填充或排空变化而产生的压力和真空，有助于防止储罐超压或真空崩溃。
  • 化学品储罐：在化学工业中，这些阀门通过平衡内部和外部压力来保护储罐免受内爆或爆炸，这对于挥发性化学品尤其重要。
  • 制药和生物技术设施：它们通过防止污染同时控制压力水平来维持存储系统中的无菌条件，这对于敏感材料至关重要。
  • 汽油桶：用于燃料储存系统，以防止形成过高的压力或真空，从而导致油箱故障或燃料蒸发。
查看更多应用
评论

我们的客户怎么说

找到像您一样的工程公司，了解他们对 THINKTANK 和 YeeValve 的看法如何使他们的业务受益。

还有更多问题吗？

    呼吸阀问题|常见问题解答

    1.什么是船舶通气阀

    容器通气阀是安装在储罐或容器上的装置，通过允许储罐吸入或呼出空气来防止超压或真空状况。这有助于将压力保持在安全操作范围内，防止容器的潜在损坏或倒塌。

    2、储罐为什么要使用透气阀

    呼吸阀或压力/真空安全阀对于维持储罐的安全操作压力至关重要。它们通过允许储罐排出多余的压力或吸入空气以减轻真空条件来防止结构损坏。此功能可确保符合安全和环境标准，优化存储系统的运行效率和寿命。

    3.油箱需要通气阀吗

    是的，油箱需要通气阀。该阀门对于在抽出燃油时允许空气进入油箱至关重要，从而防止出现可能阻碍燃油流动或损坏油箱的真空。此外，它还可以让油箱排出因温度变化而导致燃油膨胀而产生的多余压力。通气阀可确保油箱内适当的空气平衡，有助于保持燃料存储系统的最佳性能和安全性。

    4.什么是油轮上的呼吸阀

    油轮上的通气阀是为了防止超压和真空条件下损坏油罐，确保安全合规操作，保持货油舱的压力非常重要。

    5、油箱通气阀有什么用

    油箱通气阀用于保证油箱内的气压与外界大气平衡。

    以下是油箱通气阀的主要功能：

    • 压力调节：它可以防止因温度升高导致燃油膨胀而导致燃油箱内压力过大。如果不释放该压力，可能会导致储罐膨胀或破裂。
    • 真空预防：它允许空气在燃料消耗时进入油箱，防止出现可能使油箱塌陷或扰乱流向发动机的燃油的真空。
    • 减少排放：该阀门允许油箱通过木炭罐呼吸，帮助管理油箱的排放，木炭罐会在蒸汽释放到大气中之前吸收蒸汽，从而减少污染。
    • 安全：它通过保持适当的压力水平来确保车辆的安全，降低油箱外燃油蒸气点燃的风险。

    6.阻火器和呼吸阀有什么区别

    阻火器和通气阀都是工业和车辆系统中重要的安全装置，但它们具有不同的功能：

    阻火器：
    • 目的：阻火器旨在阻止火焰蔓延。它们用于因易燃气体或蒸气点燃而存在爆炸或火灾风险的系统。
    • Function：它们的工作原理是在火焰试图穿过避雷器内的通道或金属元件时冷却火焰，在点燃大量易燃材料之前将其熄灭。
    • 应用领域：常见于燃料储罐、天然气管道和排气系统，可防止火焰回流到可能​​引起爆炸的系统中。
    Breather Valves:
    • 目的：通气阀或压力/真空安全阀可调节储罐和容器内的压力，以防止因超压或真空条件而造成结构损坏。
    • Function：这些阀门在预设压力或真空水平下自动打开，允许气体排出或空气进入，从而稳定内部压力。
    • 应用领域：用于化学品储罐、燃料储罐和其他需要压力平衡以防止储罐破裂或内爆的容器。

    7. 通气阀和PVRV有什么区别

    术语“通气阀”和“PVRV”（压力/真空安全阀）本质上指的是同一类型的设备。

    Breather Valve:
    • 通气阀通常是指用于管理封闭空间（例如燃料箱或存储容器）中的压差的阀门。它允许储罐“呼吸”，根据需要让空气进出，以平衡因温度或内容物体积变化而产生的压力。
    PVRV（压力/真空安全阀）：
    • PVRV 是一个更具体的术语，明确表示该设备的双重功能：管理储罐和容器内的超压和真空条件。它可以防止因正常操作（例如填充、排空或热变化）期间可能发生的真空条件而导致超压或塌陷而导致储罐破裂的风险。

    在许多情况下，这些术语可以互换使用，因为两种类型的阀门都执行平衡内部和外部压力的相同基本功能，以保护存储系统的完整性并确保安全。术语的选择可以取决于行业特定的语言甚至区域偏好。

    8. 通气阀有什么要求？

    对通气阀的要求旨在确保其有效发挥作用，保护储罐和容器免受超压和真空条件的影响。这些要求通常以安全标准、运营效率和行业特定法规为指导。以下是关键要求：

    1. 性能规格：
      • 压力和真空设置：阀门必须具有在指定压力和真空水平下打开的特定设置，以满足系统的操作和安全需求。
      • 流通能力：它应该具有足够的流量来释放压力或足够快地吸入空气，以防止在快速变化的条件下损坏。
    2. 材料兼容性：
      • 耐腐蚀性能：用于制造通气阀的材料必须与储罐中储存的物质兼容，以抵抗腐蚀或降解。
      • 温度耐受性：材料还应能承受环境的极端温度和罐中的内容物。
    3. 安全与合规性：
      • 认证证书：通气阀应符合相关行业标准和认证，例如 API 2000、ISO 28300 和当地安全法规。
      • 密封性：需要高水平的密封完整性，以最大限度地减少蒸汽排放并防止阀门关闭时空气进入。
    4. 操作耐久性：
      • 维护和测试：阀门的设计必须易于维护和测试，以确保长期可靠性。
      • 鲁棒性：它们应该足够坚固，能够承受机械和操作应力，包括重复的打开和关闭循环。
    5. 环境考虑因素：
      • 排放控制：阀门通常需要配备限制环境排放的功能，以符合环保标准。
      • 噪音控制：特别是在住宅区或敏感区域，应尽量减少通风过程产生的噪音。
    6. 安装要求：
      • Mounting：正确安装在储罐或容器上至关重要，通常安装在最高点以有效释放气体或吸入空气。
      • 无障碍：放置位置应便于检查、维护和更换。

    这些要求确保通气阀在不同条件下可靠运行，为存储系统提供必要的保护并符合安全和环境法规。

    9. 通气阀的压力设置是多少

    通气阀的压力设置根据所保护的系统或储罐的具体要求而变化，通气阀控制阀门何时打开以释放过压或允许空气进入以防止出现真空状况。这些设置对于确保含有液体或气体的储罐的安全运行至关重要，并且取决于以下因素：

    1. 内容类型：不同的材料可能会以不同的速率膨胀或收缩，或者可能更容易受到某些压力的影响，从而影响压力设置。
    2. 储罐设计：储罐的构造和设计（包括其材料和厚度）决定了最大允许压力和真空。
    3. 操作条件：水箱运行的条件（包括温度和海拔高度等环境因素）可能会影响所需的设置。

    通常，通气阀的压力设置如下：

    • 泄压设置：通常设置为略高于正常工作压力，以防止频繁打开。常见的设置范围可能从常压罐的几英寸水柱（例如 2 至 6 英寸 WC）到加压系统的几磅每平方英寸 (psi)。
    • 真空泄压设置：一般设置为略低于大气压，以保证罐体不出现负压。典型设置也在低于大气压几英寸水柱的范围内。

    例如，在根据 API 标准 2000 的石油储罐中，通气阀的建议压力设置通常约为 3.5 kPa (0.5 psi)（用于泄压）和 -2.5 kPa (-0.36 psi)（用于真空泄放），但这些压力设置可能会有所不同基于具体的工程要求和安全标准。

    为了获得最准确和安全的设置，必须参考制造商的规格，遵守相关的行业标准，并考虑适用于特定安装的任何法规要求。也欢迎您向 YeeValve 团队免费咨询。
